一、三相变频电源的整机结构

呼和浩特地区工业现场使用的三相变频电源，主电路采用交一直一交结构。这种结构由整流器、直流中间电路和逆变器三个基本环节构成。整流器将三相交流输入转换为直流电；直流中间电路由滤波电感和滤波电容组成，起到储能和平波的作用；逆变器在控制信号的驱动下，将直流电转换为频率和电压均可调节的三相交流输出。控制电路以DSP芯片为核心，负责信号采集、算法运算、脉冲生成和故障保护。

二、整流与滤波环节工作过程

整流环节采用三相全桥不可控整流电路，由六个整流二极管组成。三相380V、50Hz交流电经过整流桥后，输出约513V的直流电压。直流母线并联有滤波电容组，电容组采用多个电解电容串并联组合方式，具备足够的容量和耐压余量。滤波电容吸收整流输出的脉动分量，使直流母线电压保持平稳。直流母线还配置有预充电电阻和接触器，上电时先经过预充电回路对电容充电，防止冲击电流损坏器件。

三、逆变环节工作过程

逆变环节采用六个IGBT功率开关管组成三相全桥电路。每个桥臂由上下两个IGBT串联，中间输出点连接负载的一相。IGBT的栅极由驱动电路控制，驱动电路接收来自控制单元的光纤或电信号。当同一桥臂的上管和下管同时导通时会造成直通短路，因此控制电路必须设置死区时间。死区时间一般为2微秒到5微秒，确保IGBT安全换流。

四、SPWM控制方式

SPWM是三相变频电源普遍采用的控制方式。控制电路将三相正弦调制波与高频三角载波进行比较，自然采样或规则采样生成六路PWM脉冲。正弦调制波的频率就是输出基波频率，调节调制波的频率可以改变输出频率；调制波的幅值与载波幅值之比称为调制度，改变调制度可以调节输出电压。逆变器输出的PWM电压波形经过负载端电抗器或变压器滤波后，得到接近正弦波的三相电压。

五、闭环控制与反馈调节

三相变频电源采用电压反馈和电流反馈组成双闭环控制。输出电压经电压霍尔传感器采样后送入DSP的ADC端口，输出电流经电流互感器采样后送入控制板。DSP将采样值与设定值进行比较，经过PID调节器运算后，实时修正SPWM的调制度和载波频率。当负载发生变化时，电压反馈环路在毫秒级时间内调整输出，维持电压稳定在设定范围内。电流反馈环还用于限流保护，在过载情况下自动降低输出电压。

六、技术参数

七、保护电路工作机制

保护电路分为硬件保护和软件保护两个层次。硬件保护采用比较器电路对直流母线电压、输出电流、模块温度等信号进行快速检测，当检测值超过设定阈值时，在微秒级时间内封锁IGBT触发脉冲，同时通过继电器切断主电路接触器。软件保护由DSP固件实现，对电压、电流、温度信号进行数字滤波和判断，实现过载反时限保护、缺相保护和控制电源监测。保护动作后，故障代码显示在操作面板上，方便现场排查。

八、现场应用与设备选型

呼和浩特地区的工业现场中，三相变频电源在电机变频试验、电能质量治理设备测试、光伏逆变器并网测试、船用岸电系统等场景中使用广泛。设备选型需要考虑负载类型、起动方式和环境条件，电阻性负载和电动机负载在起动冲击电流方面差异很大，选型时要保留足够的电流余量。

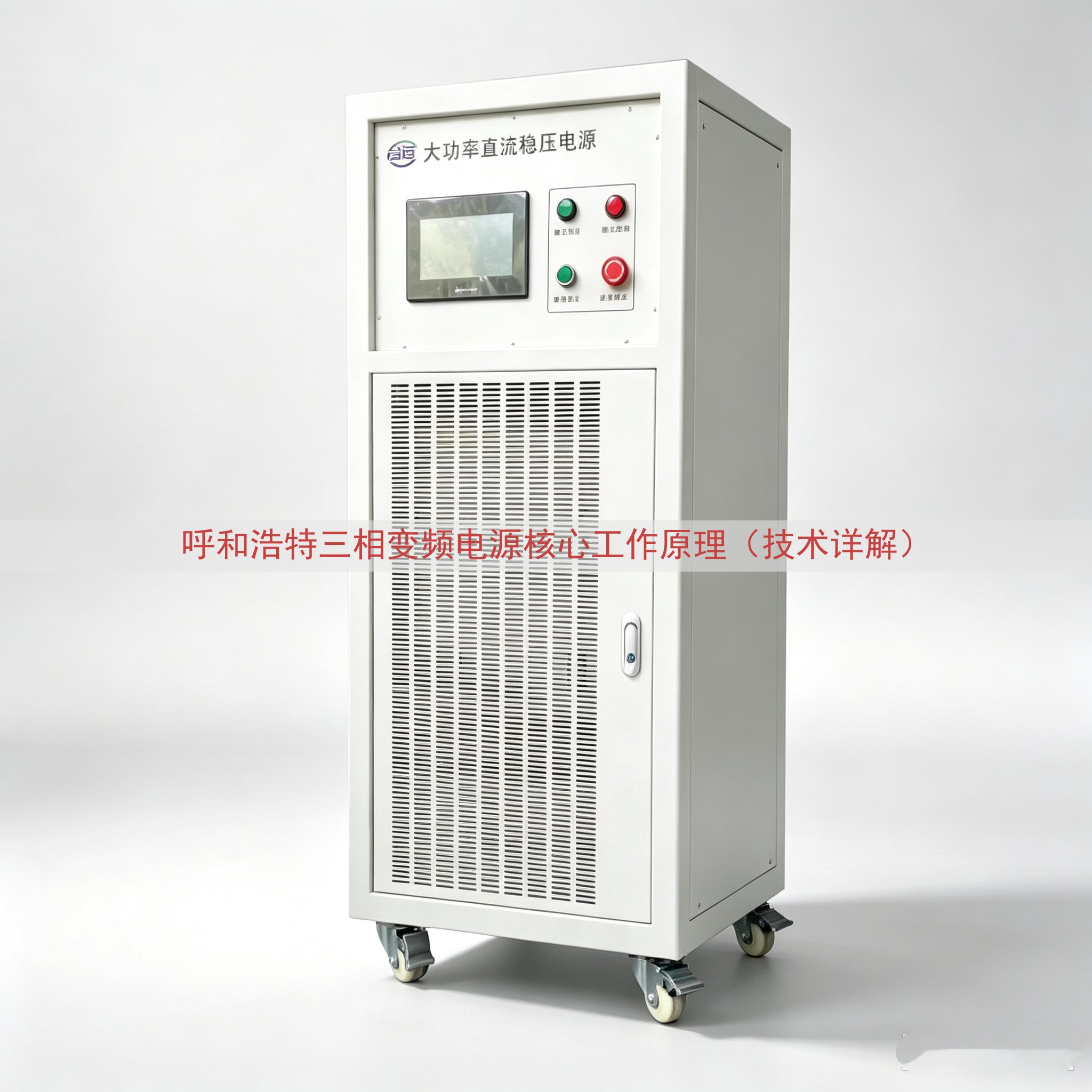

山东运电气有限公司在呼和浩特地区提供三相变频电源产品，设备采用IGBT逆变和DSP数字化控制，配备大屏幕人机界面。关于具体报价，请查看网页所留电话号码进行沟通，技术工程师会根据负载工况给出配置方案。
