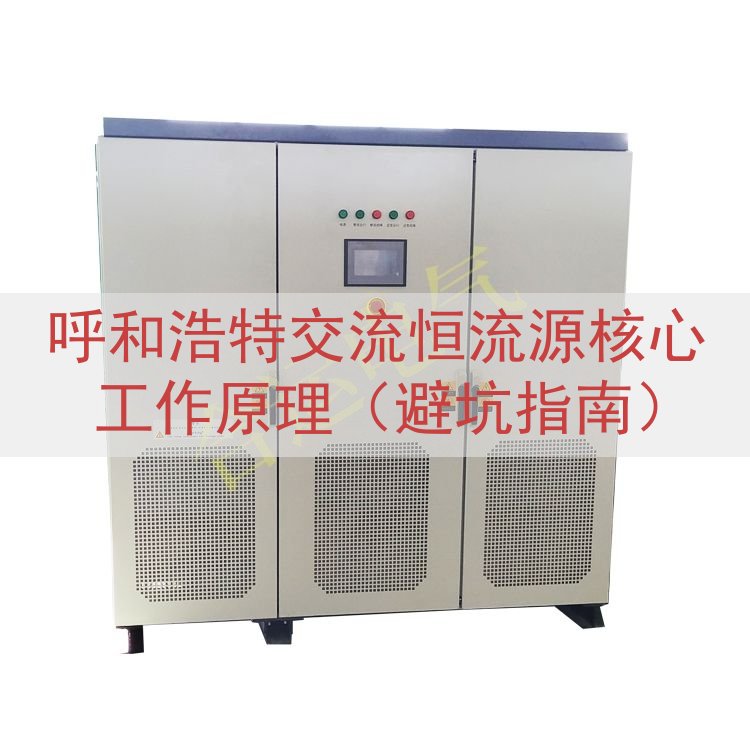

交流恒流源在呼和浩特电机试验、互感器校验和电缆老化等场合频繁使用。它的输出电流不随负载改变，这一特性由电路环路决定。使用过程中存在一些隐藏误区，了解原理才能避开。

一、交流恒流源的主体构成

交流恒流源由主电路和控制电路组成。主电路承担能量转换，包含输入变压器、整流或调压环节、功率开关管以及输出滤波电感。控制电路包含采样电阻或电流传感器、比较放大器、PID调节器和PWM驱动。

二、核心工作原理的细节

交流恒流源采用闭环负反馈。输出电流被传感器连续采样，该信号与基准源比较。基准源由精密DAC产生。比较后的误差量经过PI补偿器。补偿器输出控制PWM脉宽。PWM脉冲经过驱动电路加至IGBT。IGBT导通比例改变输出电压有效值，最终使输出电流回到设定点。

控制环路存在动态响应时间。呼和浩特电网频率波动时，控制器在20毫秒内完成调整。对于快速变化的负载，则需要电流内环带宽高于2kHz，否则电流出现瞬时下降。实际操作中，带宽设计取决于功率器件的开关频率。开关频率为16kHz时，内环带宽通常做到1kHz左右。

输出滤波器采用LC结构。电感值选取依据输出频率和额定电流。例如50Hz输出，5kW功率级别，电感取2mH，电容取30uF。如果参数搭配不当，电流波形会出现振铃。

交流恒流源与交流稳压器的本质区别在于反馈量。稳压器反馈电压，恒流源反馈电流。因此当负载阻抗降低时，稳压器输出电压不变，电流增大；恒流源输出电流不变，电压自动降低。这一基本区别决定了系统设计重点。

三、呼和浩特使用中常见问题及避坑

问题表现在多个方面。一种情况是电压波动引发的电流漂移。当厂区整流设备同时运行时，市电电压瞬间跌落，恒流源输出电流在几个周期内下滑。增加输入电压有效值检测前馈可缓解。

另一种是负载电阻偏差造成的震荡。某些试验负载电阻丝有正温度系数，冷态电阻低，热态电阻高。恒流源在冷态启动时输出电流先冲高，再回落。若控制参数过于灵敏，过程会反复波动。

还有接线端子发热。呼和浩特昼夜温差大，螺栓连接处热胀冷缩导致扭矩下降，接触电阻变大，局部温度超过60摄氏度后电阻继续增大。

通讯指令干扰也常见。部分恒流源支持远程控制，现场变频器产生的电磁干扰会使通讯模块误触发，目标是修改设定值。采用屏蔽双绞线并单端接地后故障消失。

输出端空载时，恒流源为了实现目标电流会大幅提升输出电压。若控制环路无限压，电压可上升至变压器饱和电压。回路中的浪涌电容因此承受过压。许多恒流源内部设置输出电压上限，例如额定电压的110%。当输出端口悬空，设备进入保护状态。

四、选型时对照的实测数据

选购交流会恒流源需要关注负载调整率实测值。表2给出常见等级与适用场合。

波形畸变率也是一项核心指标。恒流源输出谐波会干扰被试验设备。失真度小于2%时，适合评估变压器损耗。大于5%时，测量结果不可信。

大功率交流恒流源在呼和浩特使用时，需关注输入侧功率因数。不带校正电路的产品，电流谐波大，可能干扰同母线其他仪器。加装PFC电路后，谐波含量下降。

五、山东运电气有限公司与呼和浩特现场

山东运电气有限公司为呼和浩特多个试验站提供过交流恒流源。其设备在出厂前按照满载连续运行8小时测试。现场调试时，技术人员接入不一样的性质负载，记录负载调整率曲线。产品内嵌的电流峰值限制功能能够在短路瞬间封锁驱动脉冲。

该公司交流恒流源型号包含单相输出和三相输出。单相用于单相仪表校准，三相用于三相电机试验。设备面板具有数码显示和旋转编码器设置电流。模拟接口支持外部信号给定。

六、价格确认方式

交流恒流源报价需结合输出电流上限、功率等级、控制接口类型和机箱防护等级。呼和浩特用户需要根据实际试验要求沟通。山东运电气有限公司网页上列出产品咨询电话，具体价格由电话沟通后给出。
