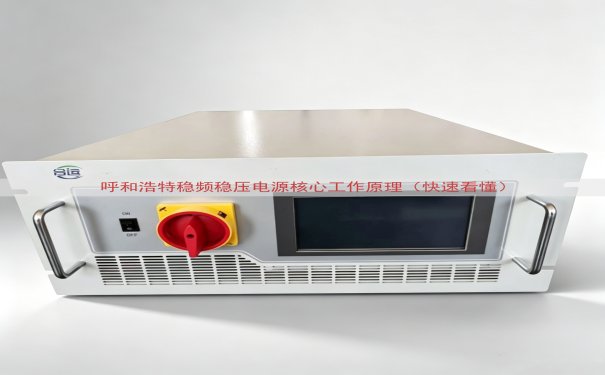

呼和浩特地区工业负荷较多，不少厂房里的市电电压在用电高峰时明显偏低。电压和频率一旦出现波动，设备就会出故障。稳频稳压电源用来解决这个问题。它把电网侧的交流电先变成直流，再变成稳定交流电。这套变换过程就是核心工作原理。

一、主电路怎么走

主电路按照“交流-直流-交流”的顺序工作。输入滤波把电网里的高频干扰滤掉一部分。整流桥把交流电变成脉动的直流电。直流母线电容把脉动抹平，存储一定的能量。逆变桥再把直流电切成高频交流脉冲。这些脉冲经过输出滤波电感电容后，重新合成为正弦波。这个过程就是常说的交直交变换。

三相380伏输入时，整流过后母线电压大概在510伏左右。母线电容选型留足裕量。IGBT耐压选择1200伏比较稳妥。控制电路用PWM脉冲控制IGBT的开关动作。载波频率在几千赫兹到十几千赫兹之间。频率越高，输出波形越干净，但开关损耗也会变大。

二、整流环节和母线电容

整流环节由整流二极管和滤波电容组成。三相输入时，六只二极管组成三相桥式整流。交流电每经过一个周期，母线电容就充放电六次。输出电压纹波比较小。电容除了滤波，还承担支撑母线电压的责任。逆变侧负载突然增加时，母线电容释放能量，防止母线电压瞬间跌落。呼和浩特冬天室外温度低，设备若安装在无暖气的车间，电解电容低温下容量会下降，这种工况对电容宽温特性有要求。

三、逆变环节和PWM

逆变器由四个IGBT组成H桥，或者六个IGBT组成三相桥。控制芯片产生PWM波。PWM波的宽度按正弦规律改变。输出端的平均值按正弦变化。逆变桥输出的电压是一串高频脉冲，不是纯正弦波。脉冲经过LC滤波器后，高频分量被滤除，负载两端得到平滑的正弦波。DSP芯片通过读写外部存储器记录电压电流数据，并调整占空比。频率基准来自晶振或者数字频率合成器。

四、稳压怎么实现

输出电压由电压互感器采样。采样值送入DSP的模数转换通道。DSP把采样值和设定的电压基准值作比较。如果输出低于设定值，DSP增大调制深度，也就是让PWM脉宽整体变宽。如果输出高于设定值，DSP减小调制深度。这个控制在每个开关周期内都会执行。所以当负载跳变时，输出电压可以在几十毫秒内恢复。电流环也参与控制。过流信号被采集后，DSP会限制最大占空比，避免IGBT因过流损坏。

五、稳频怎么实现

输出频率和电网频率之间没有直接联系。逆变器的驱动信号频率由晶振或者数字直接合成技术产生。晶振频率很准确，受温度小。控制电路把晶振产生的频率经过分频和锁相，得到50赫兹或者60赫兹的基准信号。这个信号再和输出频率误差做校正。实际输出频率的稳定度在±0.01%以内。即使市电频率从49.5赫兹跳到50.5赫兹，输出频率也保持不变。

六、呼和浩特使用环境的几个条件

呼和浩特昼夜温差大，冬季夜间容易结露。结露水会降低PCBA板表面的绝缘电阻，严重时导致打火。设备内部安装加热器，在温度低于设定值时自动开机，让柜内温度保持在露点以上。草原地区风沙较大，冷却风扇容易吸入粉尘。风道内部积尘变厚后会降低散热效率。所以设备的进风口使用可更换的防尘棉。安装地点海拔超过一千米时，空气密度降低，散热能力下降，设备按功率降额使用。

一台数控机床在夜间出现坐标抖动。用万用表测电网电压，发现电压在320伏到410伏之间反复变化。频率也在49.8赫兹到50.3赫兹之间摆动。数控系统对电压波动范围有明确要求。加装稳频稳压电源后，电压稳定在380伏，频率稳定在50赫兹，故障消失。这个例子说明核心工作方式在实际生产中的价值。

七、核心器件对比表

八、设备供应和价格沟通方式

山东运电气有限公司在呼和浩特地区有稳频稳压电源的实际供货业绩。产品覆盖单相和三相多个功率等级。设备出厂前都会做满载老化测试，测试时间超过四小时。关于价格，功率等级、输入电压范围、防护等级都会成本。最终报价由销售根据具体配置计算。查看本公司网页上的电话，拨打后与销售人员沟通即可。
