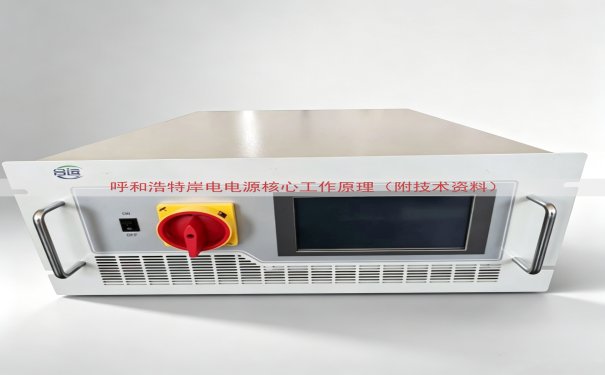

呼和浩特岸电电源是一种将陆地电网电能变换为船舶受电系统所需电能的专用电力电子装置。其核心工作原理为交直交变频，即先由整流器将电网交流电变为直流电，再由逆变器将直流电变换为频率和电压均可调节的交流电。整个过程由数字控制器实时管理，以保证输出电能满足船舶岸电接口标准。

一、呼和浩特岸电电源主电路拓扑

主电路采用不可控整流加IGBT逆变结构。三相交流输入先经过整流变压器隔离降压，进入三相全桥整流二极管，得到脉动直流。直流母线并联电解电容组，滤除纹波并稳定母线电压。逆变部分由六个IGBT开关管构成三相桥式电路，开关频率选择在4kHz至8kHz之间。控制单元根据给定电压和频率，以正弦脉宽调制方式驱动IGBT通断。

二、整流电路工作原理

整流电路使用三相桥式不可控整流。当电网电压为10kV时，经整流变压器降压至690V，再送入整流桥。每个整流二极管在一个工频周期内导通120电角度，直流母线电压平均值约为1.35倍线电压。若输入线电压为690V，则直流母线电压约为931V。整流侧不设置可控器件，因此能量流动方向固定为电网至船舶。直流母线电容容量按输出功率的每千瓦取10微法选取，实际设计取较大容值。

三、逆变电路与PWM调制

逆变电路将直流母线电压转换为三相交流输出。控制单元采用空间矢量脉宽调制或正弦脉宽调制。输出频率在45Hz至65Hz范围内连续可调。调制波频率对应船舶电网需求，载波信号与调制波比较后产生六路驱动脉冲。死区时间设置为3微秒至5微秒，防止同一桥臂上下管直通。输出电压大小与调制深度成正比，调制深度最大可设为0.95。输出电压的谐波含量由开关频率决定。

四、输出滤波与同步并网

逆变器输出的交流电压含有开关频率附近的谐波，需经过LCL滤波电路滤除。LCL滤波器由逆变侧电抗、滤波电容和网侧电抗构成。滤波电容采用三角形接法，以提供低阻抗谐波通道。在船舶带电切换时，岸电电源与船舶发电机组需要满足频率一致、相序一致、相位差小于5度的条件。控制系统在检测到相位差合格后闭合输出接触器，完成不间断换电。

五、技术参数

六、电压等级与船舶匹配

呼和浩特岸电电源输出端配置多抽头隔离变压器，可同时提供440V、690V两种低压，以及3.3kV、6.6kV两种中压。低压用于近海小型船舶，中压用于大型集装箱船和散货船。控制器具备自动识别船舶负载启动特性的功能，对变压器类负载采用软启动斜坡电压，避免冲击电流过大。

呼和浩特岸电电源运行数据记录显示，直流母线电压波动控制在±5%以内时，输出电压波形稳定。山东运电气有限公司长期供应呼和浩特岸电电源整机及核心功率模块，其技术资料中包含上述工作原理对应的电路图、参数表和调试步骤。
