呼和浩特单相变频电源是一种把单相220V市电变换成电压和频率均可调节的单相交流电的电力电子装置。此类设备在呼和浩特地区的工业车间、实验室以及室外测试场所中用于给精密负载供电。其核心工作原理属交流—直流—交流变换方式。
一、输入整流环节
输入侧接入220V交流电,经过断路器送进全桥整流模块。整流模块将交流电压换为脉动直流电压,波形为100Hz的脉动波。单相全桥整流后,直流平均电压为310V。
整流桥输出端并联两个电解电容,构成直流母线滤波电路。电容选用可承受450V电压的电解电容,等效串联电阻低,能够抑制纹波电压。直流母线给后续逆变电路提供稳定能量。
二、高频逆变环节
逆变电路由四个IGBT开关管组成全桥结构,安装在同一个散热器上。IGBT门极由驱动板产生的SPWM脉冲控制。同一桥臂的上下管导通保持死区,死区时间为1.2微秒。在死区时间内,二极管续流,避免输出电流中断。
![]()
逆变桥输出端得到一组幅值为直流母线电压的高频方波脉冲。方波脉冲宽度不相等,服从正弦规律变化。将这样的脉冲序列通过低通滤波器处理后,即可获得完整的正弦波电压。
三、PWM信号形成
控制板采用DSP数字信号处理器。DSP内部生成一条正弦波形数据表,该表对应输出电压的期望波形。DSP同时生成一条三角波作为载波,载波频率为16kHz。正弦波与三角波通过比较器比较后得到六路PWM信号,经过驱动电路隔离放大,送到IGBT。
输出电压的大小由正弦波幅值与三角波幅值之比决定,称为调制比。输出频率由正弦数据表的扫描速度决定。通过修改这两个量,就可以独立调节电压和频率。

四、滤波与输出
滤波电路串联在逆变桥与负载之间,由滤波电感和滤波电容构成。电感值通常取1mH至10mH之间,电容值取10uF至50uF之间,具体数值根据输出功率选定。电感将电流尖峰平滑为近似正弦曲线,电容旁路残留高频成分。
输出端并联电压采样电阻和霍尔传感器,把输出电压反馈到控制板。输出电流信号也通过电流互感器送到DSP,用于过流检测。
五、闭环控制方式
控制板实时计算反馈电压与给定值的差值。差值为正时提高调制比,差值为负时降低调制比。这一过程每秒钟执行上万次,保证稳态电压误差小于1%。负载从空载到满载变化时,电压波动恢复时间为0.2秒。
对于电机类负载,设备按V/F曲线输出。频率升高时电压按比例升高,以维持磁通恒定。对于普通电阻负载,可使用恒压模式,输出频率单独调节。
六、保护功能与参数
设备设置过流、过压、短路、过热保护。输出电流达到额定值1.3倍时,PWM封波停机。直流母线电压超过390V时,动作断开输入。散热器温度超过75℃时,进行降额运行;超过85℃时,强制停机。
具体动作数据见表1。
| 保护类型 | 动作阈值 | 响应时间 |
|---|---|---|
| 过流 | 1.3倍额定电流 | 1毫秒 |
| 过压 | 直流母线390V | 1毫秒 |
| 短路 | 输出端阻抗低于0.1欧姆 | 10微秒 |
| 过热 | 散热器85℃ | 2毫秒 |
七、技术参数
常见规格的输出电压范围为0—300V,频率范围为45—65Hz。输出电压稳定度小于0.5%,输出频率稳定度小于0.01%。波形失真度小于2%。效率在额定负载下大于90%。表2列出典型技术参数。
| 项目 | 数值 |
|---|---|
| 额定输入电压 | 220V±10% |
| 额定输入频率 | 50Hz/60Hz |
| 输出频率范围 | 45Hz—65Hz |
| 输出电压范围 | 0—300V |
| 电压稳定度 | 0.5% |
| 波形失真度 | 2% |
八、设备选用信息

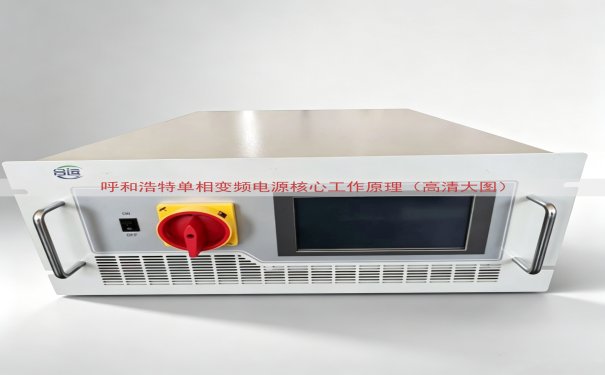

山东运电气有限公司生产的单相变频电源在呼和浩特地区应用广泛。该系列产品采用上述全桥SPWM原理,内部铜排连接,散热器加装直流风扇。机箱正面带LED显示面板,可查看输出电压、频率和故障代码。图1为内部高清大图,图中标注整流模块、电容组、IGBT模块和滤波电感位置。[1]产品具体功率范围与报价以网页电话沟通结果为准。
