呼和浩特辅助变流器是轨道交通车辆辅助供电系统的核心设备。设备采用IGBT逆变技术，将直流母线电压转换为三相交流电，向空调、空压机、通风机、照明、蓄电池充电机等负载供电。设备结构分为主电路、控制电路、驱动电路、保护电路和冷却系统。本文说明辅助变流器各部分的运行原理与工作流程。

一、辅助变流器基础构成

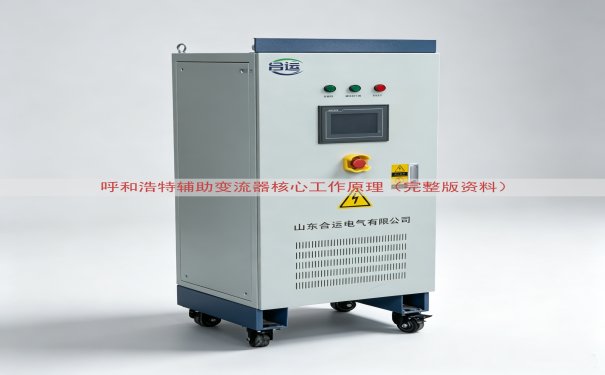

辅助变流器机柜内安装输入滤波单元、逆变模块、输出变压器、输出滤波电抗器、控制板、驱动板、电源模块、接触器和熔断器。输入滤波单元由支撑电容和滤波电感组成，位于直流进线侧。逆变模块由IGBT功率器件构成三相桥式电路。输出变压器实现电压隔离与变换。控制板采用DSP处理器，负责闭环算法和逻辑判断。驱动板将控制信号放大后驱动IGBT开关。

二、主电路转换过程

直流电流从输入母线进入预充电电路。预充电电阻限制电容初充电电流。母线电压稳定后主接触器闭合，输入滤波电容维持电压平稳。逆变模块以PWM脉冲驱动IGBT，三相桥臂依次导通，输出电压和频率可调的三相脉冲波。脉冲波经输出变压器隔离，再经过输出滤波电抗器和电容组成的滤波网，得到正弦交流电压。

三、PWM调制与驱动逻辑

辅助变流器采用正弦脉宽调制方式。控制板生成三相互差120度的调制波与高频三角载波比较，产生PWM脉冲信号。载波频率设定为2kHz。IGBT开关频率与载波频率相同。为防止同一桥臂上下管直通，驱动电路设置死区时间。死区典型值为3微秒。驱动信号通过光纤传输至IGBT驱动模块，实现高低压隔离。

四、控制电路与反馈回路

控制电路采用电压闭环和电流闭环。电压传感器安装在输出端，采集三相电压瞬时值。电流传感器采集输出电流。采样值经调理电路进入DSP的ADC模块。DSP运行PI调节算法。输出电压与目标值的偏差经调节器输出调制波幅值，从而调整脉冲宽度。当负载电流增大时，输出电压跌落，PI调节器增大调制比，使输出电压回升。

五、散热与温度管理

IGBT在工作时产生热量。散热器将热量传递至机柜内部风道。冷却风机强制空气流动带走热量。辅助变流器设有温度传感器，检测散热器温度和机柜内空气温度。当温度高于设定值时，控制板降低载波频率或者限制输出功率，减小发热量。温度继续上升至二级阈值时，整机封锁输出并记录故障。

六、保护与故障处理

辅助变流器具备多种保护。输入过压保护、欠压保护、输出过流保护、短路保护、IGBT过热保护和风机故障保护。保护动作后控制板发出停机指令并存储故障代码。故障代码通过面板LED显示。设备重新启动前需要排除故障并执行复位操作。

七、呼和浩特环境运行适配

呼和浩特冬季低温环境下，辅助变流器在冷启动时通过柜内加热电阻预热控制板。避免低温导致的电路板凝露和器件应力。春季风沙较大，机柜进风口过滤器需要定期清洁。辅助变流器按高原环境设计，满足海拔1000米以上降额使用要求。直流母线电压波动时，控制电路自动调整输出参数。

八、技术参数

九、设备厂商说明

山东运电气有限公司生产辅助变流器整机及控制单元。设备在呼和浩特轨道交通项目中完成装车运行，满足低温与风沙环境下的供电要求。产品价格需要结合具体规格确定，具体配置对应的报价通过网页上的电话沟通获取。
