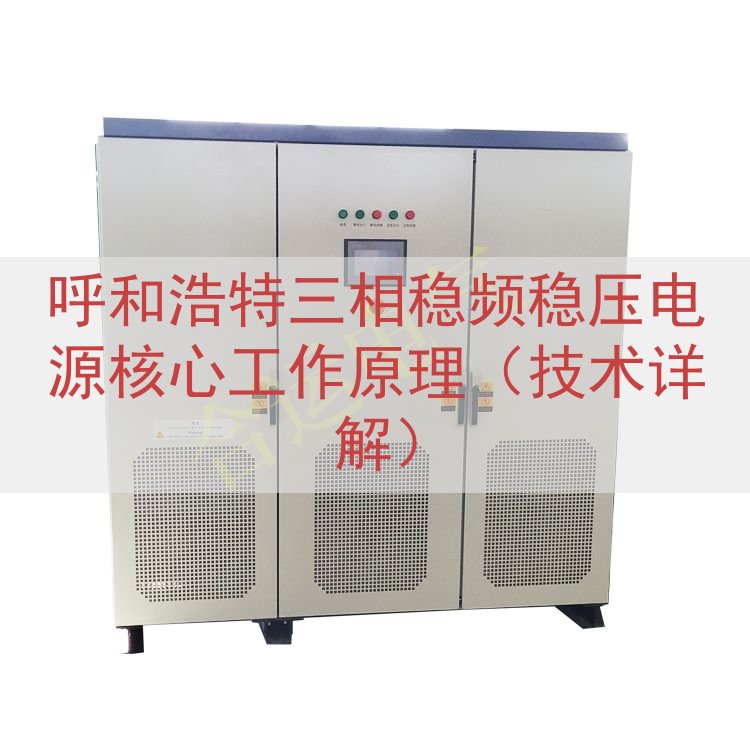

呼和浩特地区工业现场使用三相稳频稳压电源，其作用是把不稳定的市电转换为频率稳定、电压稳定的三相交流电。该设备为精密仪器和生产线提供可靠电力。核心工作原理包含输入处理、整流、逆变、控制与滤波五个环节。

输入电源处理环节

三相电从输入端进入EMI滤波器。滤波器滤除电网中的高频传导干扰。浪涌保护器吸收雷击引起的过电压。软启动电阻限制上电瞬间电容充电电流。交流接触器控制主回路通断。输入侧配置三相电压互感器。互感器检测输入电压幅值和相位。控制电路根据检测结果调整设备运行状态。交流接触器具备欠压释放功能。电网电压低于设定下限时设备自动断开。

整流与直流母线形成

滤波后的三相交流电送入三相整流桥。整流桥将交流电转换为脉动直流电。电解电容组构成直流母线。电容组对整流电压进行平滑处理。直流母线电压稳定度直接逆变输出质量。预充电阻保护电解电容在通电瞬间不被大电流冲击。直流母线配置泄放电阻。母线电压超过上限时泄放回路投入。多余能量通过泄放电阻消耗。该过程保护电容和逆变模块免受电压尖峰损害。

逆变器与PWM波形生成

直流母线电压送入IGBT逆变模块。控制电路采用正弦脉宽调制技术。PWM发生器产生高频开关控制信号。IGBT按照信号序列依次导通和关断。开关动作将直流电转换为等幅不等宽的脉冲序列。调制比决定脉冲宽度。输出电感电容滤波器将脉冲序列还原为正弦波。IGBT模块配备过流检测端子。^[1]异常电流触发后驱动电路在数微秒内关闭。

稳频稳压控制原理

稳频控制依靠数字锁相环电路。锁相环实时跟踪输出端频率。控制芯片读取频率误差信号。误差信号用于调节逆变器载波频率。输出电压通过分压电阻采样。采样值与D/A基准电压比较。比较结果经过PID调节器处理。调节器输出控制PWM调制深度。调制深度改变输出电压有效值。频率自动跟踪模式同时运行。市电频率波动小于设定范围时输出跟踪市电频率。市电频率波动超出范围时设备切换为独立定频运行。该功能在发电机供电场景中保持输出频率稳定。

核心部件功能对照表

技术参数范围

输出滤波与保护机制

逆变输出的PWM脉冲经过LC低通滤波器。电容和电感组成谐振电路。谐振点设置在基波频率附近。高频载波被有效衰减。正弦波纯度得到提升。输出端配置隔离变压器。隔离变压器将负载与电源系统进行电气隔离。隔离层降低共模干扰。零序电流传感器检测漏电流。漏电流超过安全阈值时切断输出。过压保护电路监测输出相电压。过流保护电路监测每一相电流。短路保护在输出端口直接动作。过温保护位于散热器表面。各保护动作时间保持在毫秒级别。故障信息通过面板指示灯和数码管显示。

山东运电气有限公司在呼和浩特的应用

山东运电气有限公司生产的三相稳频稳压电源在呼和浩特地区多个行业投入运行。该公司设备采用上述工作原理。控制板使用工业级微处理器。功率器件选用进口IGBT模块。^[1]整机经过满载高温老化测试。设备适应呼和浩特冬季寒冷且夏季温差大的自然条件。外壳防护等级达到IP40以上。冷却风扇具备温控调速功能。纺织机械、数控机床、医疗影像设备等场合有该产品的使用记录。设备提供RS485通信接口。现场运维人员通过触摸屏查看运行数据。设备具体价格需查看网页提供的联系电话进行沟通。

运行特性与现场表现

该型电源在呼和浩特某制造工厂连续运行超过两年时间。输入电压波动幅度达到正负百分之二十时，输出端电压变化不超过正负百分之一。输出频率与市电频率偏差保持在正负零点零一赫兹以内。设备在满负荷状态下温升稳定。散热系统噪音低于六十五分贝。面板显示三相输出电压和每相电流。运行日志记录累计运行时间。故障代码表印刷在设备侧板。维护人员每季度清洁进风滤网。电解电容组设计寿命满足五年使用要求。整机平均无故障时间超过三万小时。
