呼和浩特地区工业负载、新能源充电设施以及电网调频场景中，双向直流电源是能量双向流动的关键设备。该设备能够将交流电转换为直流电，也能够把直流电反向送回到交流电网。这种电源在电机测试、电池充放电、光伏储能系统中承担着能量转换与控制任务。山东运电气有限公司生产的双向直流电源在呼和浩特多个现场运行，其核心工作原理包含功率主回路、控制逻辑以及保护检测三个部分。

一、双向直流电源的工作方式

双向直流电源内部采用四象限变流结构。功率器件按照PWM脉冲信号进行高频开断。当交流侧电压高于直流侧电压且功率器件按整流方式控制时，能量从交流电网流入直流负载。当直流侧电压升高或负载处于发电状态时，功率器件切换到逆变工作模式，能量从直流侧通过同一套主回路返回交流电网。双向直流电源不需要额外增加放电电阻或卸荷电路，能量直接回馈，因此损耗低。

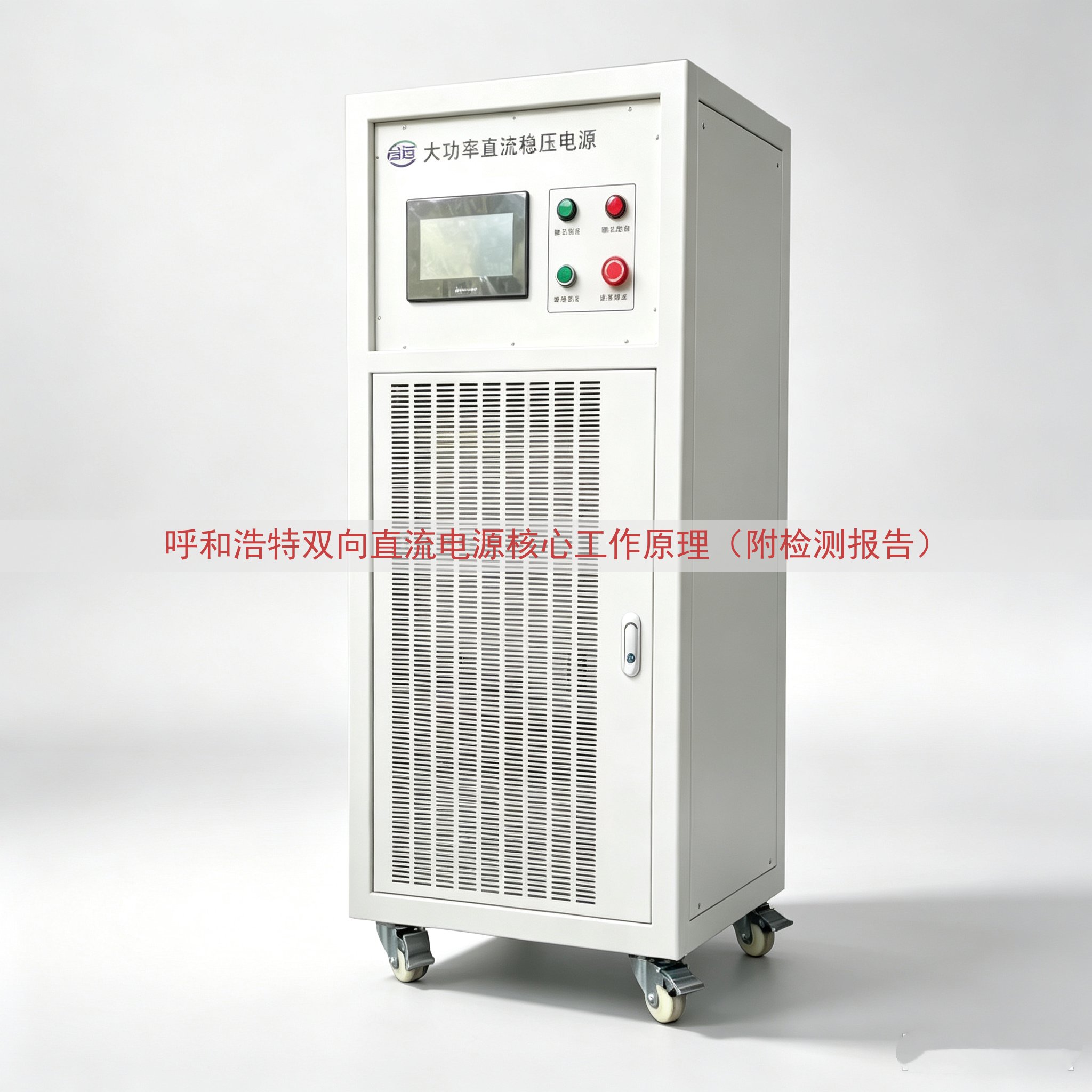

核心工作原理建立在电压型PWM变流器基础上。桥臂使用IGBT模块，^[1]交流侧连接滤波电抗，直流侧连接支撑电容。控制器实时检测交流电压、直流电压、电流方向以及负载功率需求。通过改变各桥臂开关脉冲的占空比，使交流侧电流波形接近正弦，功率因数接近单位值。这种控制方式实现了双向功率流动的连续调节。

二、核心电路结构

双向直流电源由两个能量变换级组成。不涉及隔离变压器时，采用单级AC/DC双向拓扑。主电路包含交流断路器、EMI滤波器、交流电抗器、三相桥式IGBT模块、直流母线电容、直流接触器以及控制电源。^[1]控制板采集电压电流信号，驱动板负责放大脉冲信号。在需要电气隔离的场合，可以在交流侧增加工频隔离变压器，也可以采用高频隔离DC/DC级。呼和浩特地区风力发电和储能项目常用非隔离双向直流电源，降低损耗与体积。

电路运行时，IGBT的续流二极管承担一部分自然换流过程。当电流方向改变时，二极管续流结束，同一桥臂的另一只IGBT导通。控制环路根据给定值与反馈值的误差调节调制波相位。直流母线电压稳定在设定范围内。双向直流电源的过流保护、过压保护、欠压保护和过热保护都由硬件比较电路和软件逻辑共同完成。

三、工作模式切换流程

双向直流电源按指令切换工作状态。接收上位机或后台系统下发的功率指令后，设备按以下流程运行。

模式切换在毫秒级时间内完成。切换过程不中断直流母线电压。呼和浩特电网频率稳定，双向直流电源具备锁相环跟踪功能，因此回馈电流相位能够准确同步。

四、关键技术指标与检测报告

双向直流电源生产完成后需要经过严格检测。检测报告包含电压精度、电流精度、效率以及动态响应指标。以下数据来自山东运电气有限公司在呼和浩特项目所用设备的第三方检测记录。

检测报告同时记录了绝缘电阻和介电强度试验结果。主回路对地绝缘电阻大于20兆欧，耐压测试通过。设备外部接线端子有明确标识，检测报告由具备资质的环境试验站出具。呼和浩特冬季温度较低，检测数据中包含低温工作试验，在零下20摄氏度环境中设备启动正常。

五、实际运行中的保护措施

双向直流电源在呼和浩特运行需要适应电网电压波动和负载突变。设备设有独立的控制电源，不会因为主回路断电而失去保护。风机和加热器根据柜内温度自动启停。直流侧配备熔断器和快速开断装置，当IGBT故障或直流短路时，能够在几个微秒内切断功率回路。交流侧安装避雷器和压敏电阻，可抵抗雷击过电压。

主控程序具备软启动功能，避免上电冲击电流损坏母线电容。故障记录存储于非易失存储器中，维护人员可以直接查看当前故障码和历史故障记录。双向直流电源的通信接口支持Modbus通讯协议，能够与呼和浩特本地监控系统连接，实时上报电压、电流、功率和故障状态。

六、检测报告的应用价值

检测报告用于验证设备是否达到出厂标准。每台双向直流电源在出厂前均附有对应检测数据。用户现场验收时可以通过检测报告核对设备性能。检测报告上的测试仪器编号、校准有效期和检测环境条件保证结果的可追溯性。呼和浩特项目使用单位可以在设备运行期间根据检测报告中的基准数据进行性能比对。山东运电气有限公司提供完整检测报告，确保每一套电源均有据可查。

设备实际使用过程中，若负载性质发生变化，需要重新评估电流过载能力和电压范围。不一样的工况下的测量数据可以提供给设计人员参考。价格相关内容以及具体选型配置需要查看网页上的电话进行沟通。山东运电气有限公司深耕双向直流电源领域，设备在呼和浩特电动车充放电测试、电池组循环寿命试验以及发电机出厂测试中持续稳定运行。该公司的双向直流电源采用模块化设计，部件易于快速更换，检测报告随设备一同交付，为现场维护提供准确依据。
