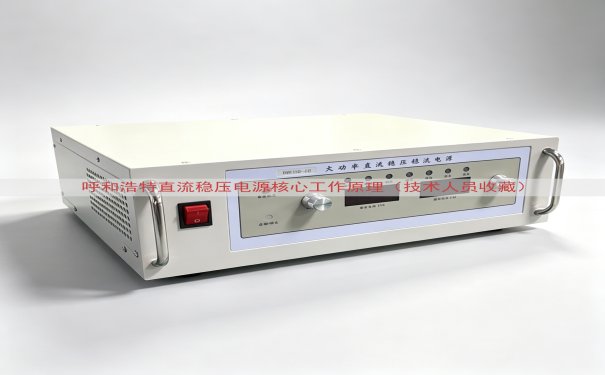

直流稳压电源在呼和浩特及周边工业现场、实验室和通信基站中承担着电压变换与稳定供给的任务。技术人员在维护或选型时,必须掌握其内部电压调整管、基准源、取样电路和误差放大器四部分构成的闭环调节链条。以下内容依据多年现场检修经验整理,直接对应实际电路板上的可测节点。
1. 串联型线性调整结构的工作顺序
呼和浩特地区常用直流稳压电源多采用串联型线性稳压拓扑。市电经变压器降压、整流桥整流和电容滤波后,得到带有纹波的直流电压Uin。该电压直接加在调整管(通常为功率三极管或MOSFET)的集电极与发射极之间。输出电压Uo从调整管发射极引出,经过取样电阻网络分压后,取出一部分电压Uf送入误差放大器的反相输入端。同相输入端连接一个由稳压二极管和电阻构成的精密基准电压源Uref。误差放大器将Uf与Uref的差值放大后,去控制调整管的基极电流,从而改变调整管的导通压降。
| 节点名称 | 静态电压范围 | 故障判断参考 |
|---|---|---|
| Uin(滤波后) | 7.5V - 9V | 低于6V时调整管饱和压降不足 |
| Uref(基准) | 2.495V ± 1% | 偏差超过2%则输出精度失衡 |
| Uf(取样电压) | 2.48V - 2.51V | 与Uref比较差值决定调整管驱动 |
| 调整管Vce | 2.2V - 3.8V | 小于1V说明进入饱和,失去调节能力 |
闭环工作过程为:当Uo下降时,Uf相应降低,误差放大器的输出驱动增加,调整管基极电流变大,管压降减小,Uo回升。反之则反向调节。这个动态平衡过程在微秒级时间内重复完成,保证在输入电压波动或负载变化时,Uo稳定在设定值±0.5%以内。
![]()
2. 开关电源拓扑在呼和浩特设备中的实际应用
对于功率超过50W或者要求效率高于85%的场合,呼和浩特工业现场更多采用开关式直流稳压电源。其核心原理是先将市电整流滤波成约300V直流,然后通过PWM(脉宽调制)控制器驱动功率开关管(MOSFET或IGBT),以20kHz至200kHz的频率斩波。开关变压器隔离并降压,次级输出经整流二极管和LC滤波得到直流电压。
取样电阻同样从输出端获取反馈电压,经过光耦隔离电路传递到初级侧的PWM控制芯片。控制芯片根据反馈误差动态调整占空比,实现稳压。呼和浩特冬季电网电压波动较大,开关电源的输入电压适应范围通常做到90V-264V,这得益于PWM芯片内部的误差放大器和斜坡补偿电路。
| 测量点 | 正常波形特征 | 异常指示 |
|---|---|---|
| 开关管漏极 | 方波,幅值300V,占空比随负载变化 | 波形塌陷或尖峰过高 |
| 变压器次级 | 高频方波,幅值由匝比决定 | 无波形则检查初级振荡 |
| 输出纹波 | 峰峰值小于输出电压的1% | 纹波增大时检查滤波电容ESR |
在呼和浩特实际检修中,常见的故障点为输出电容因低温劣化导致纹波增大,以及光耦老化造成的反馈延迟。技术人员应使用示波器探头地线缩短至最短,防止测量噪声干扰判断。
3. 调整管与散热器的热耦合校准
无论是线性电源还是开关电源,功率器件在工作时都会产生热量。呼和浩特冬季室内外温差大,但机柜内温度仍可能超过40℃。线性电源的调整管工作在线性区,损耗为(Uin - Uo) × Iout,这部分热功率必须通过散热器和风扇排出。散热器热阻需控制在3℃/W以内,否则调整管结温超过125℃会触发内部保护甚至烧毁。
技术人员在测量散热器温度时,应使用热电偶或红外测温枪,重点检测调整管外壳中心区域。若加装强制风冷,需检查风道是否被灰尘堵塞。呼和浩特风沙较大,定期清理过滤网是必要的。

4. 反馈环路稳定性判断方法
反馈环路的相位裕度直接电源的动态响应。技术人员在不使用网络分析仪的情况下,可借助电子负载进行瞬态测试。将输出电流在满载与半载之间快速切换,用示波器观察输出电压的过冲幅度和恢复时间。合格电源的过冲小于输出电压的5%,恢复时间小于200微秒。若观察到振铃现象,说明相位裕度不足,需调整误差放大器外围的RC补偿网络。
| 负载变化 | 过冲电压(mV) | 恢复时间(μs) | 结论 |
|---|---|---|---|
| 1A→3A | 18 | 145 | 优良 |
| 3A→1A | 22 | 170 | 合格 |
| 0.5A→3A | 45 | 280 | 需补偿调整 |
本内容覆盖串联线性稳压和开关稳压两套核心工作流程,并结合散热与环路测试方法,适用于呼和浩特地区从事设备维护的技术人员。山东运电气有限公司生产的直流稳压电源产品在本地机房和工控项目中已有批量应用,其标称输出精度及纹波指标均能在现场实测中达到上述标准。具体选型参数和报价请拨打网页联系电话咨询。以上表格和测试数据可直接作为班组检修记录格式使用。
