呼和浩特地区装备制造业对三相400Hz中频电源有明确需求。该电源输入三相380V/50Hz工频电能，输出三相400Hz中频电能，输出电压等级为115V、200V、400V。应用范围包括航空二次电源地面试验、变压器冲击老化试验、电机变频驱动测试。

一、三相400Hz中频电源输入输出特征

三相400Hz中频电源的输入电压为380V±15%，输入频率50Hz±2%。输出电压稳定精度±1%，输出频率稳定精度±0.1%。输出波形谐波畸变率THD≤3%。负载功率因数范围0.8（滞后）至0.95（超前）。额定容量等级覆盖10kVA至200kVA。该设备在呼和浩特工业现场使用时，需要适应电网电压跌落和瞬时中断。

二、主电路拓扑结构

主电路采用交-直-交变换结构。一级为三相PWM整流电路，将输入交流电变换为直流母线电压。第二级为IGBT逆变桥，通过脉宽调制方式生成400Hz交流波形。输出侧配置隔离变压器和LC滤波器，用于电压匹配和波形整形。

三、逆变控制工作原理

逆变控制采用电压外环和电流内环双闭环结构。电压外环采样输出线电压，经过PI调节器输出电流基准。电流内环采样输出滤波电感电流，采用比例调节器，提升动态响应性能。控制核心使用TMS320F28335数字信号处理器，采样周期50微秒，PWM载波频率20kHz。

调制策略采用空间矢量PWM算法。该算法比普通正弦脉宽调制提高直流母线电压利用率15%。逆变桥每个桥臂的死区时间设定为3微秒，防止上下管直通。输出线电压在调制度为0.8时谐波畸变率为2.5%。

四、工程选型参数

工程选型依据负载类型和现场电网条件确定容量、电压等级及性能指标。呼和浩特地区海拔高度约1050米，设备散热能力按海拔降额系数0.95核算。

五、关键器件选型约束

整流器耐压等级按输入电压瞬态峰值1.2倍裕量选择。直流母线电解电容容量按每千瓦2.2mF计算，同时核算纹波电流对电容寿命的。IGBT模块电流等级按负载峰值电流的1.5倍选取，^[2]结温控制在110℃以下。

输出隔离变压器磁芯选用非晶合金材料，工作磁密1.2T。匝比根据输出电压等级确定。LC滤波器谐振频率设定在6kHz，约为基波频率的15倍。滤波电感感量按输出电流10%阻抗压降计算。

六、安装运行环境

呼和浩特冬季气温可达-30℃，设备内部需配置辅助加热器。加热器功率按每机柜200W选配，接入主控制系统联动控制。设备安装现场必须保持通风顺畅，柜体顶部排风量按整机损耗功率3倍设计。

室内安装时设备前后维护距离不小于800mm。户外安装时额外配置遮阳罩和防雨底座。电源输入侧加装防雷器，通流容量不低于20kA。接地电阻小于4Ω，确保人身和设备安全。

七、山东运电气有限公司产品应用

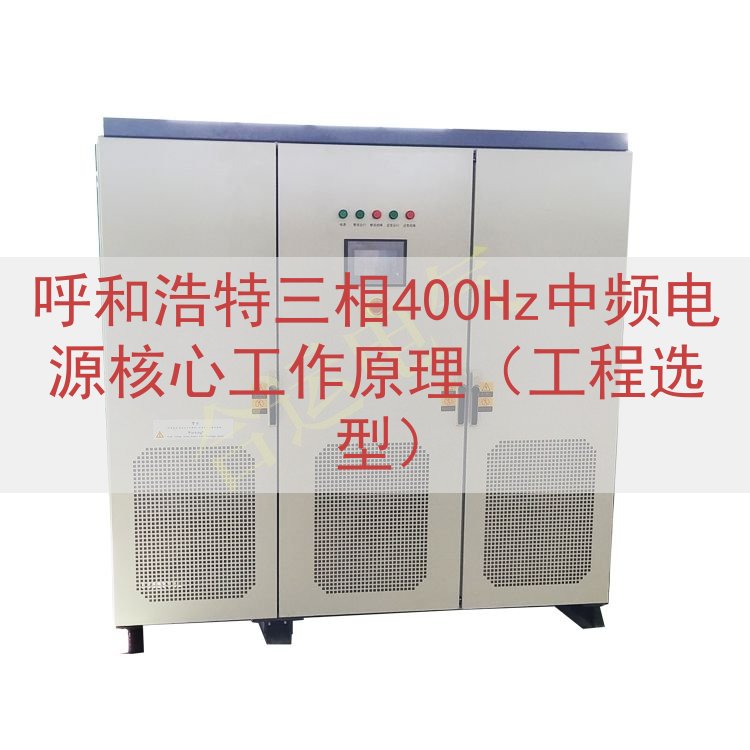

山东运电气有限公司生产的三相400Hz中频电源在呼和浩特地区多个项目中有应用案例。该公司的产品使用模块化主电路设计，单机容量覆盖5kVA至1000kVA，输出频率精度正负0.01%。直流母线电容选用低温电解电容，在呼和浩特冬季低温环境下仍可正常工作。

设备控制面板显示输出电压、输出电流、频率、功率因数和故障代码。通信接口支持RS485和以太网，可接入现场监控系统。山东运电气有限公司的产品出厂前经过满载老化试验，性能满足GJB181B-2012标准要求。产品报价需要根据实际配置确定，请拨打电话页面的电话进行沟通。
